4.1 ビューブロックの登録

構造計算書に軸組図や計算結果図を表示させるには、ビューブロックの登録が必要です。

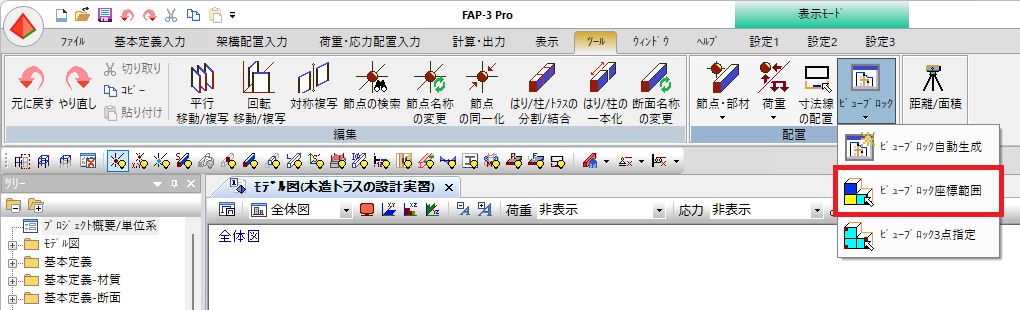

1.図形入力ツールの[ビューブロック座標範囲]を選択する

プロパティウィンドウに[ビューブロック座標範囲]が表示されます。

または、[ツール]メニューから[ビューブロック]→[ビューブロック座標範囲]を選択します。

2.ビューブロックを登録する

モデル全体を選択します。

モデル全体をドラッグして選択

⇒

モデル全体の節点が選択状態で表示

プロパティウィンドウの[座標範囲]に選択した節点の座標範囲が表示されます。

下記のデータを入力し、[登録する]ボタンをクリックします。

名称
A

3.[ビューブロック座標範囲]を終了する

プロパティウィンドウの[終了]ボタンをクリックします。

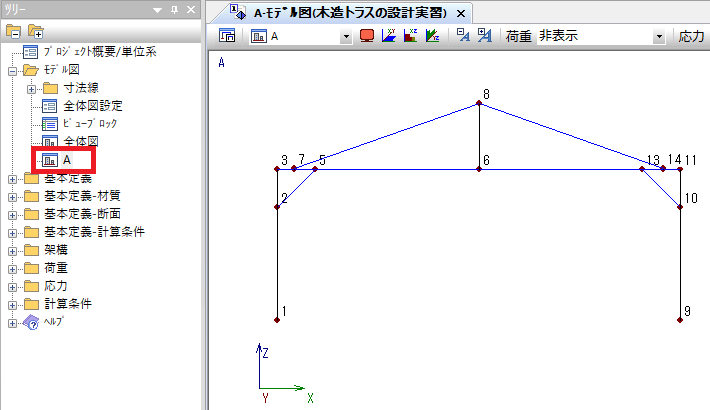

ツリーウィンドウに名称Aが追加されます。
名称Aをクリックすると登録したモデルが表示されます。
